LG Self-Service Kiosk

2024년 4월 9일

Version 1.0

Innovation for a better life

LGE Internal Use Only

01.      Introduction (제품 소개)

LGE Internal Use Only

3

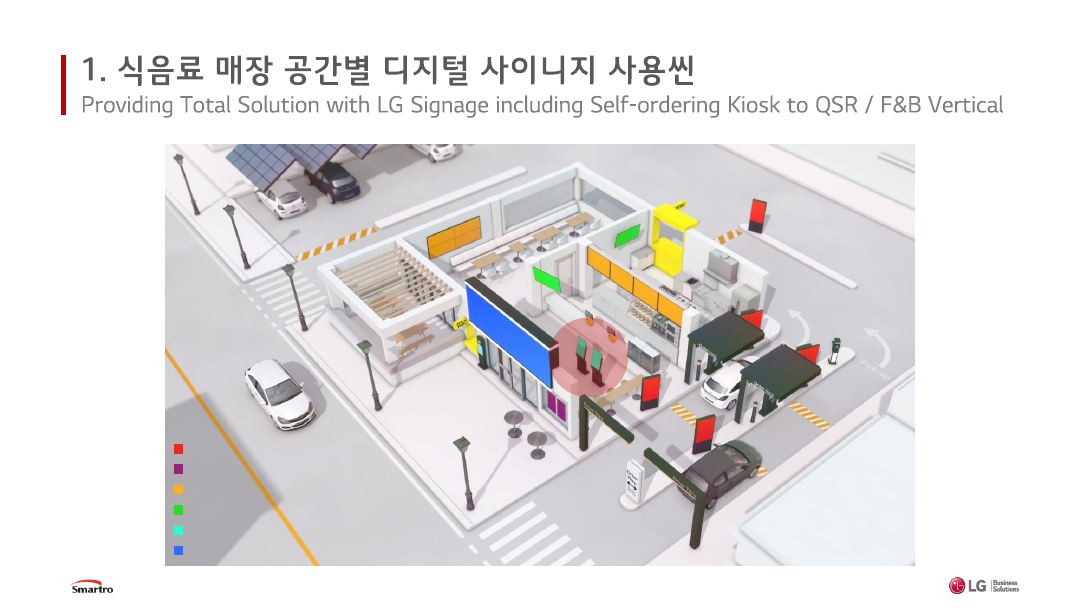

고휘도 옥외향 디지털 메뉴 보드 (4000nit, IP56, IK10)

윈도우 페이싱

인도어 디지털 메뉴 보드

키친 디스플레이 시스템 & 대기열 표시 디스플레이

셀프 주문 키오스크

옥외향 LED 사이니지

LGE Internal Use Only

4

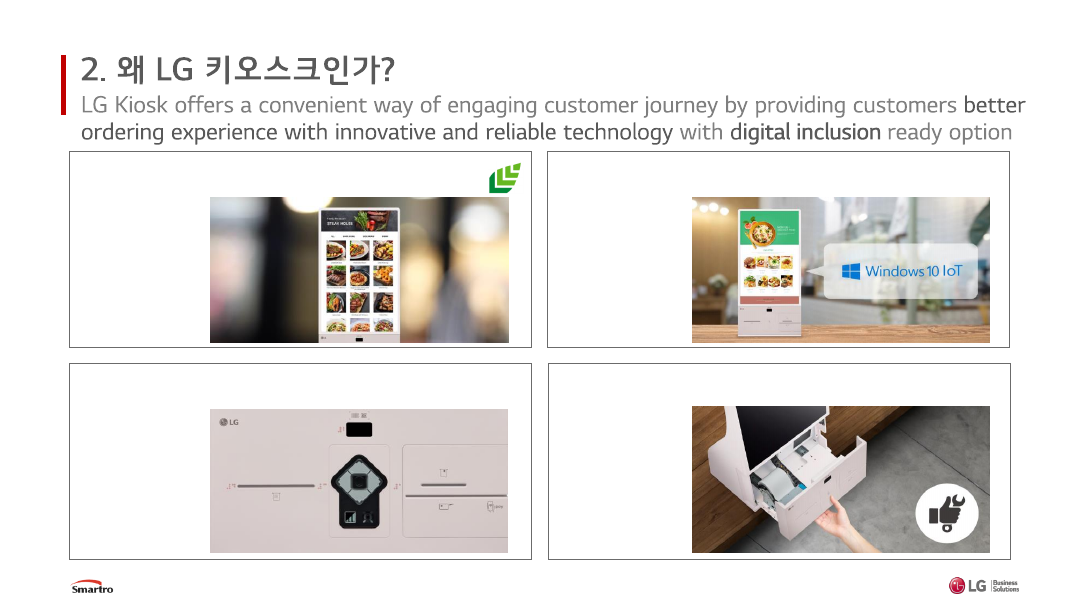

인셀터치 (AIT)

Windows 운영체제

디지털 표용 옵션 제공

유지보수 용이한 서랍형 디자인

손쉬운 용지

교체, 유지보수

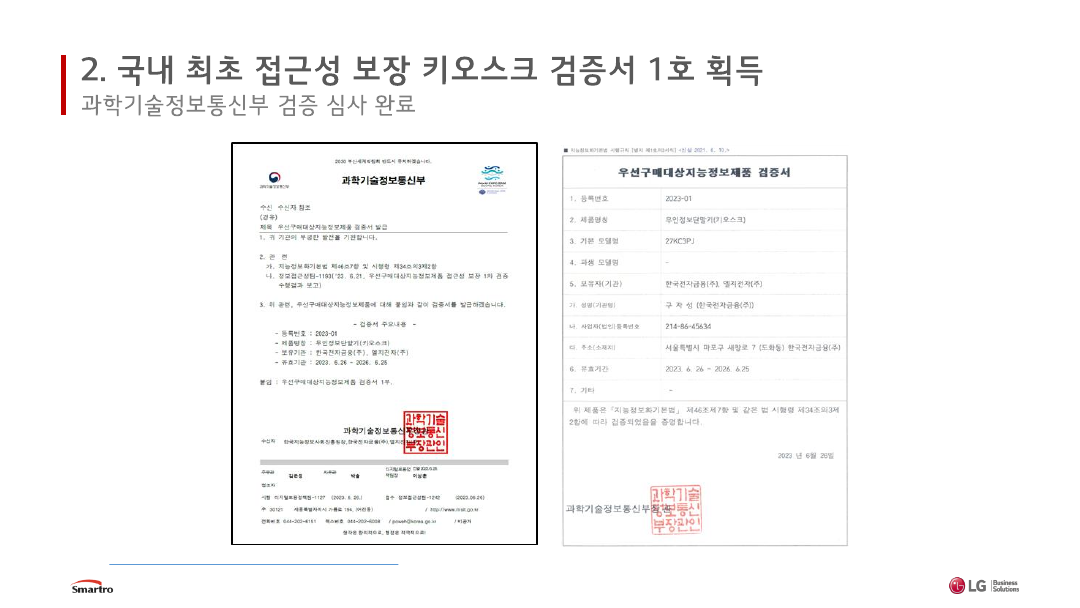

우선구매지능

정보화제품
과기정통부

인증 완료

탁월한

터치 감도

높은 호환성

친환경 터치 기술, 국가 공인 녹색기술인증 획득

LGE Internal Use Only

5

한국향

글로벌향*

모델명

27KC3J

27KC3PJ

27KC3NJ

27KC3PN

27KC3PK

27KC3K

카드 결제리더기

○

○

○

X

X

X

메인보드

Fan-less mini-ITX industrial motherboard with Intel Celeron N5105 processor

QR/바코드

스캐너

○

○

○

○

○

○

옵
션

촉각 키패드

X

○

X

○

○

X

RF 리더기

X

X

○

X

X

X

* For global market, LG Kiosk will supports a fully integrated cradle for EMV payment terminals which must be purchased separately. A payment terminal varies by region and country. A
cradle under development with payment terminal’s universal mounting design (Ingenico, VeriFone) in mind.

Dedicated S/W needed separately

EMV/MST/Mobile Payment

한국향 모델 카드 결제리더기 내장 탑재 (KIS/NICE NR-3000)

Zebra Technologies (SE4107)

촉각 키패드 (AudioNavTM )

* 별도 외장형 결제리더기 구매 필요

Advanced I/O and connectivity features for POS market dedicated

LGE Internal Use Only

6

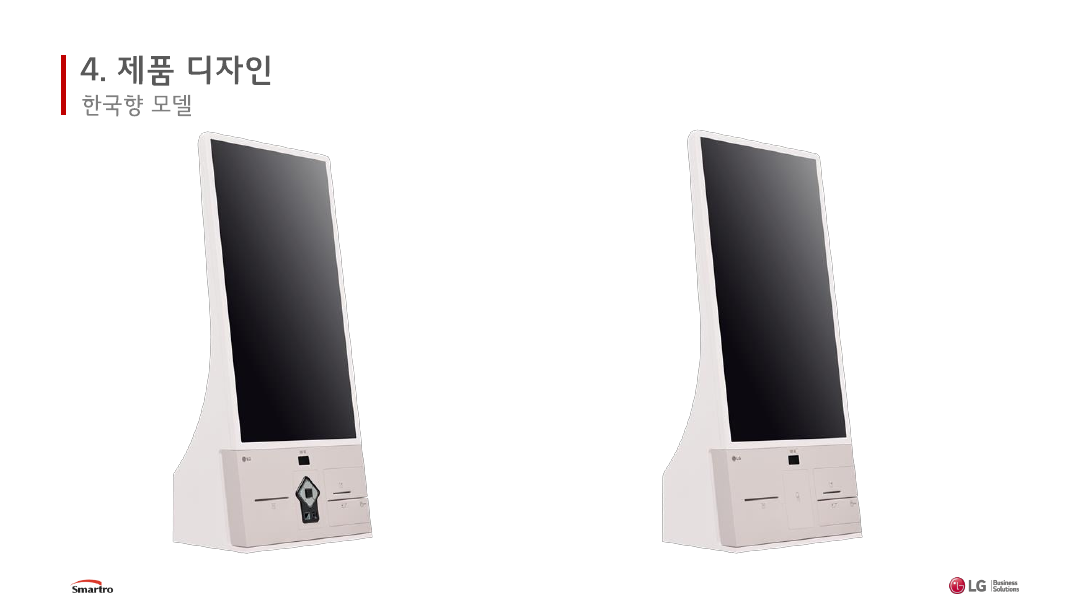

27KC3PJ

27KC3J

LGE Internal Use Only

7

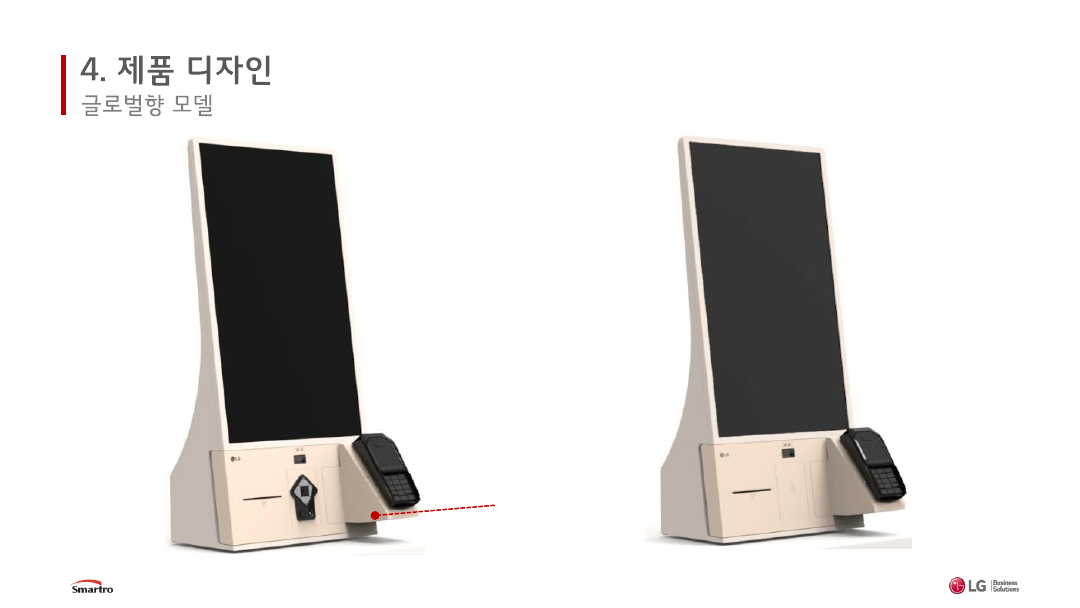

27KC3PK

A cradle for

mechanical

integration with a
payment terminal

is provided

27KC3K

LGE Internal Use Only

8

27KC3PJ

27KC3J


(Lower part)

Assistive Technology

○ (Tactile Keypad, hardware device only)

X

Display size

27inch / 68cm (FHD, 1920 x1080)

Brightness

300 nits

Touch type

In-cell Touch

Operating system

Windows 10 IoT Enterprise

I/O Interface

DC-12V Power Input (1), Serial Ports (3), USB3.2 Gen1 (4), HDMI Out (1), VGA (1), Ethernet/RJ45 (1), RJ11 (1), Audio Jacks (3)

Processor

Intel Celeron Quad-Core N5105 SoC onboard Processor (Jasper Lake)

Memory

SO-DIMM, DDR4 3200 MHz, 8GB installed

Storage

SDD 128GB

Receipt printer

Thermal (Max 250 mm/sec, Auto cutting, 3 inch)

Payment terminal

NR-3000 (NICE정보통신, KIS정보통신, 나이스페이먼츠 연동)

QR/Barcode scanner

1D / 2D (SSI Control over USB, 1280 x 960 pixels sensor w/ rolling shutter, FoV 44.5 Horizontal & 33.5 Vertical, Green LED Aimer, White LED illumination )

* Source : https://www.lge.co.kr/kr/business/product/display/lg-27KC3J

LGE Internal Use Only

9

3

1

4

1

2

5

6

Receipt printer (영수증 프린터)

QR/바코드 스캐너 (1D/2D)

3.5mm 오디오잭 소켓

4 카드 결제 리더기 (내장형)

3 촉각 키패드 (AudioNavTM)

볼륨 컨트롤

2

5

6

* LG Kiosk supports various EMV terminals including
those from Ingenico (Lane/3000, iUC285) and Verifone
(P400), which varies by region and country. EMV
terminals must be purchased separately.

스마트로 SMT-T265

7

7 점자 숫자 표기

LGE Internal Use Only

10

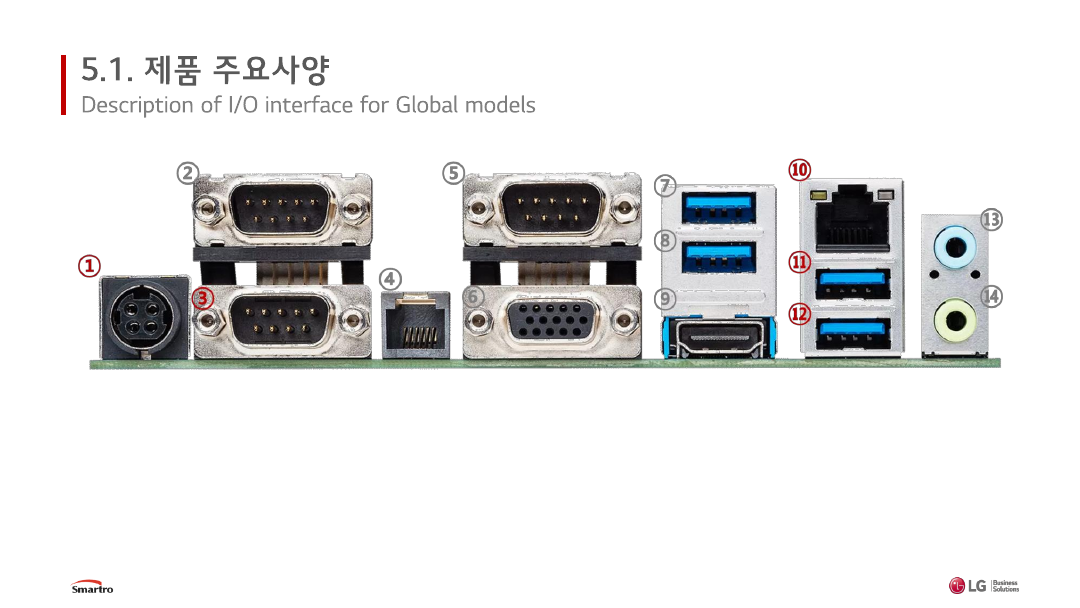

① DC-12V Power Connector : Main Power Input

② Serial Port (COM1) : Not used

③ Serial Port (COM2) : Receipt Printer (HMK-072)

④ RJ11 : Not used

⑤ Serial Port (COM3) : Not used

⑥ VGA : Not used

⑦ USB 3.2 Gen1 #1: Not used

⑧ USB 3.2 Gen1 #2 : Not used

⑨ HDMI Out : Not used

⑩ RJ45 : LAN port

⑪ USB 3.2 Gen1 #3 : Tactile Keypad or NRF Reader

⑫ USB 3.2 Gen1 #4 : QR/Barcode Scanner (SE4107)

⑬ Audio Jack #1 : Not used

⑭ Audio Jack #2 : Not used

LGE Internal Use Only

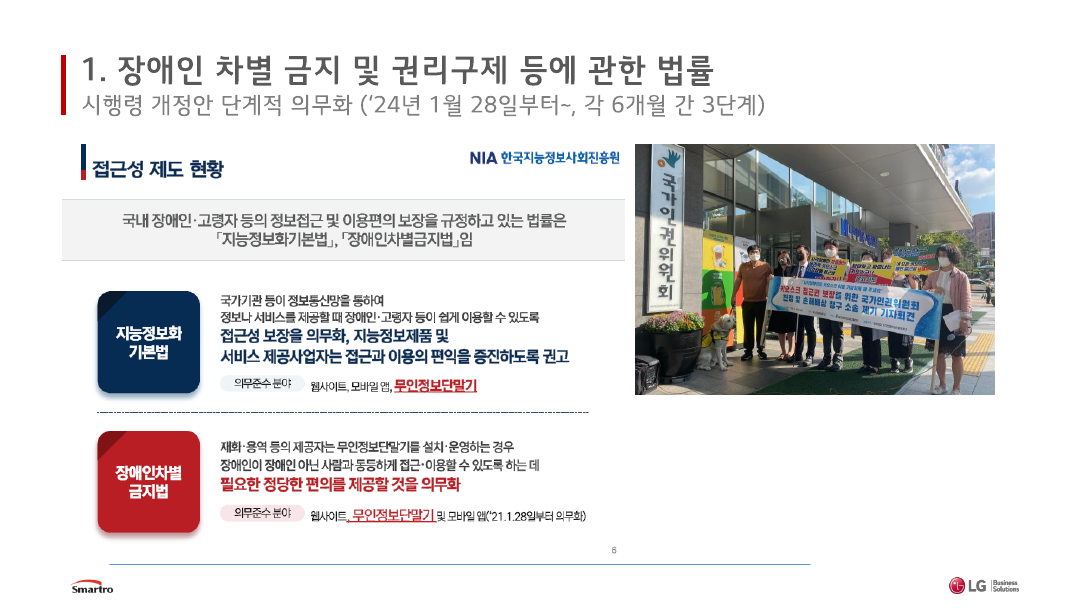

02.      Digital Inclusion (디지털 포용)

LGE Internal Use Only

12

1단계 (‘24.01.28~) : 공공·교육·의료·금융기관, 이동·교통시설 등
2단계 (‘24.07.28~) : 문화·예술사업자, 복지시설, 상시 100인 이상 사업주
3단계 (‘25.01.28~) : 관광사업자, 상시 100인 미만 사업주
※ 바닥면적 50㎡ 미만 시설은 보조적 수단 제공 등 별도의 조치를 한 경우 정당한 편의를 제공한 것으로 봄
※ 단, 이 법의 시행일 (’23.01.28) 이전 설치된 키오스크는 ’26년 1월 28일 부터 관련 의무를 적용하고,

법률 시행일 이후부터 각 단계별 적용일 이전에 이미 설치된 키오스크의 경우에도 ’26년 1월 28일부터
관련 의무를 적용한다.

* 출처 :

장애인차별금지 및 권리구제 등에 관한 법률 시행령, 제10조의2(재화ㆍ용역 등의 제공자의 단계적 범위 및 정당한 편의의 구체적인 내용 등)

‘21.10월 참여연대와 9개 장애인단체가 국가인권위원회 진정서 제출

LGE Internal Use Only

13

* 출처 :

디지털 접근성 컨퍼런스 – 과기정통부, 모두를 위한 디지털 기술을 그리다, 2023년 6월 27일 (화)

LGE Internal Use Only

14

* 출처 :

https://live.lge.co.kr/lg-kiosk-information-accessibility/

LGE Internal Use Only

15

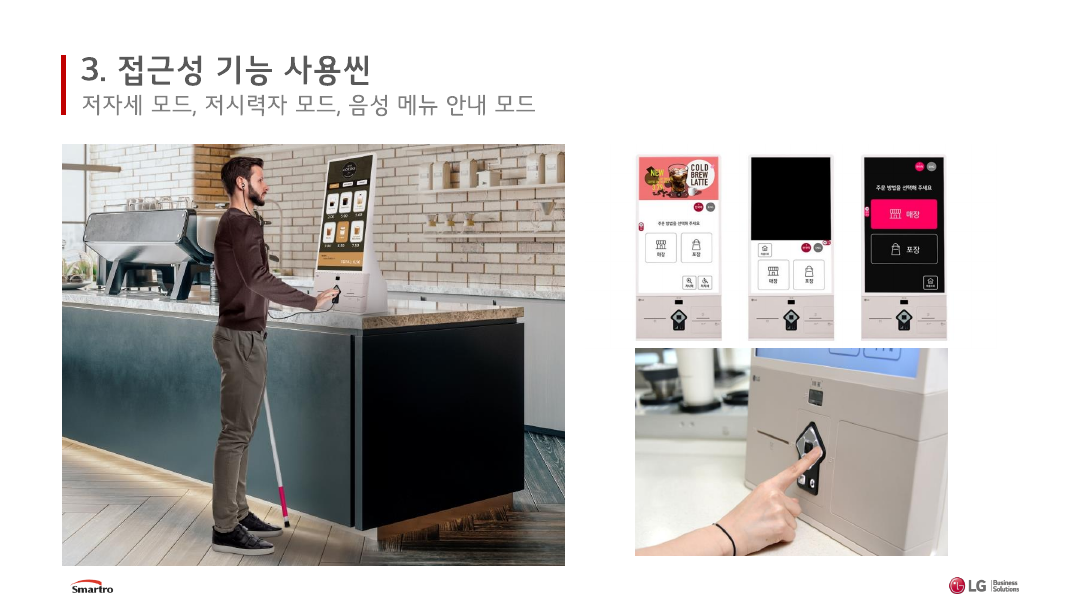

1) 기본 모드

2) 저자세 모드

3) 저시력자 모드

4) 촉각 키패드

LGE Internal Use Only

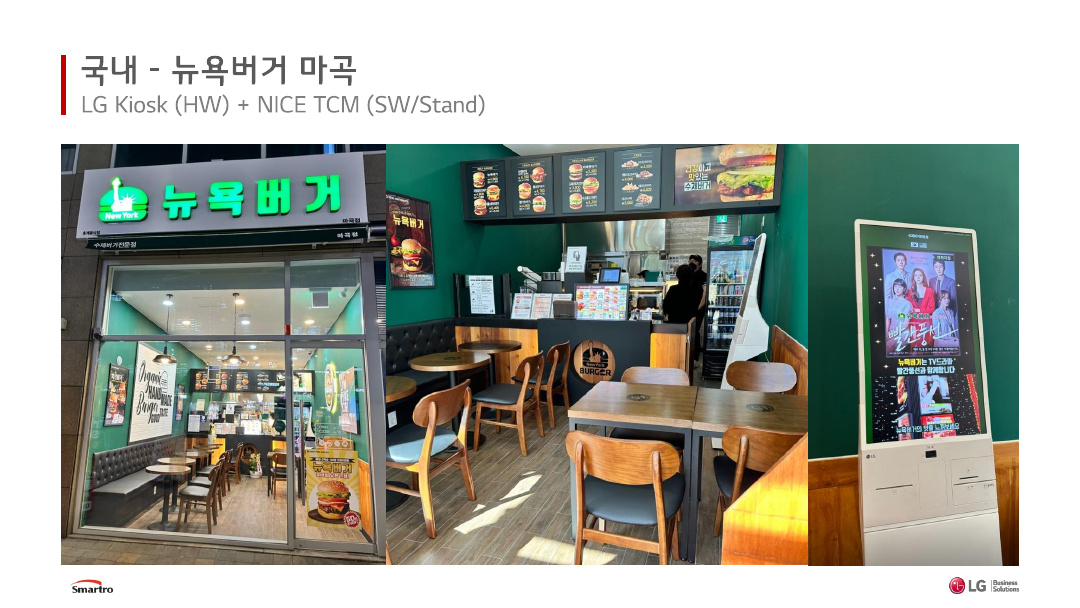

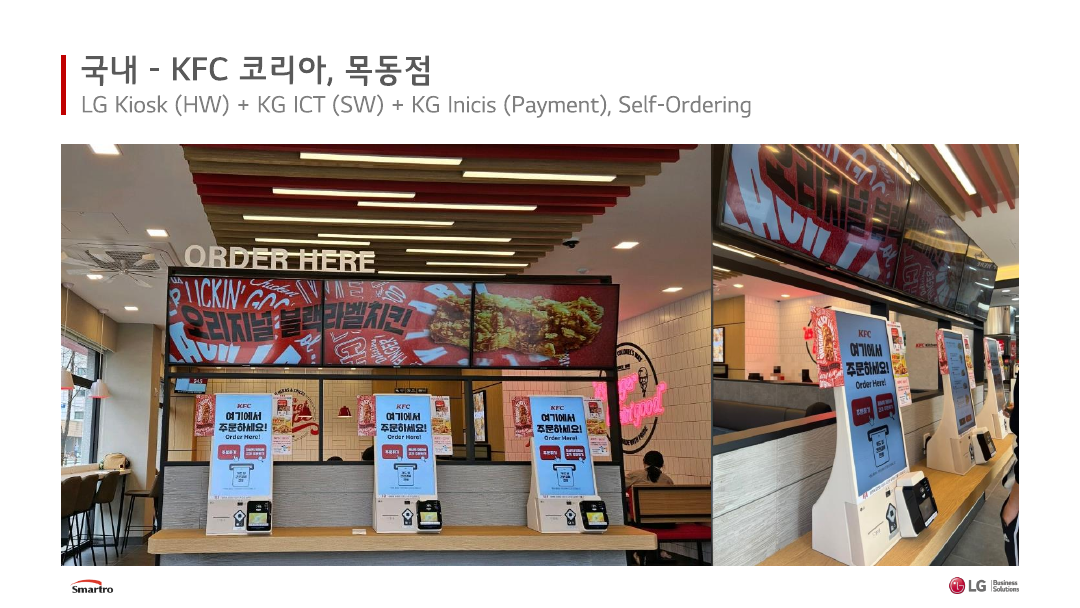

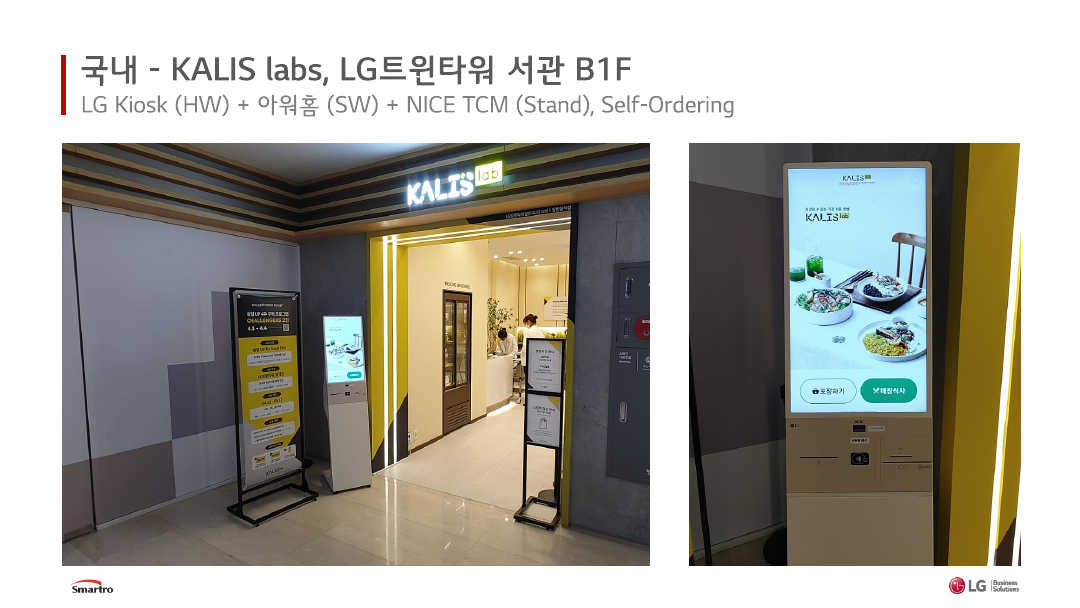

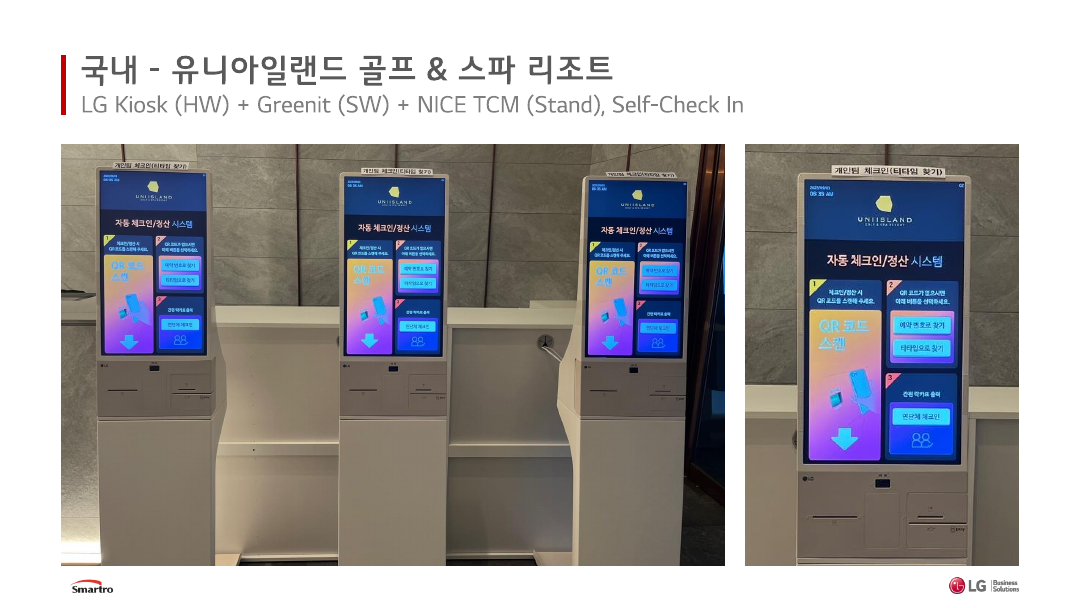

03.      Reference sites (국내외 레퍼런스)

LGE Internal Use Only

17

LGE Internal Use Only

18

LGE Internal Use Only

19

LGE Internal Use Only

20

LGE Internal Use Only

21

LGE Internal Use Only

22

LGE Internal Use Only

23

LGE Internal Use Only

24

LGE Internal Use Only

25

LGE Internal Use Only

26

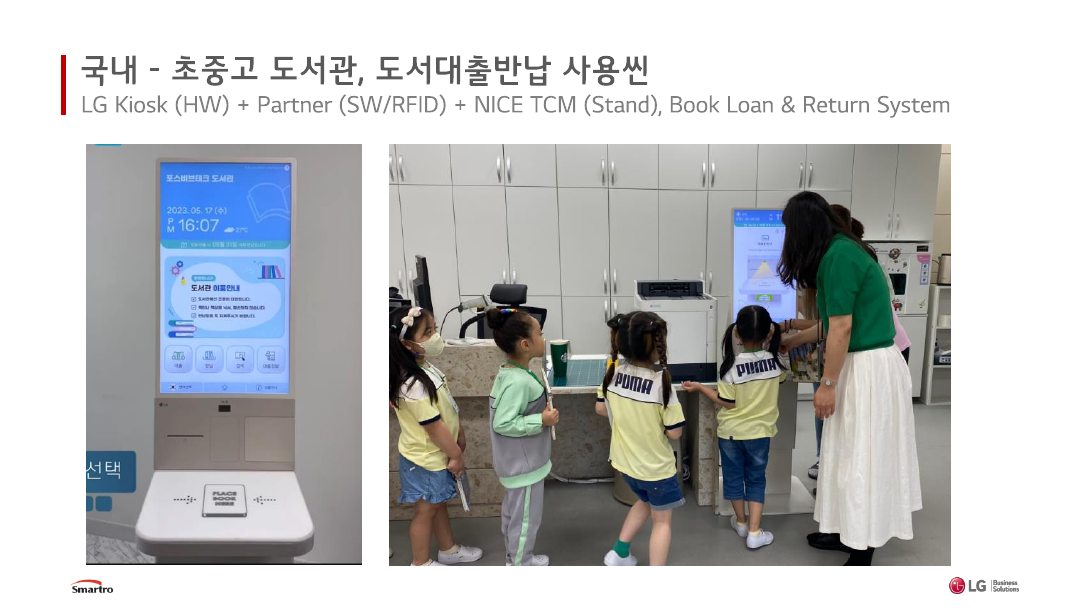

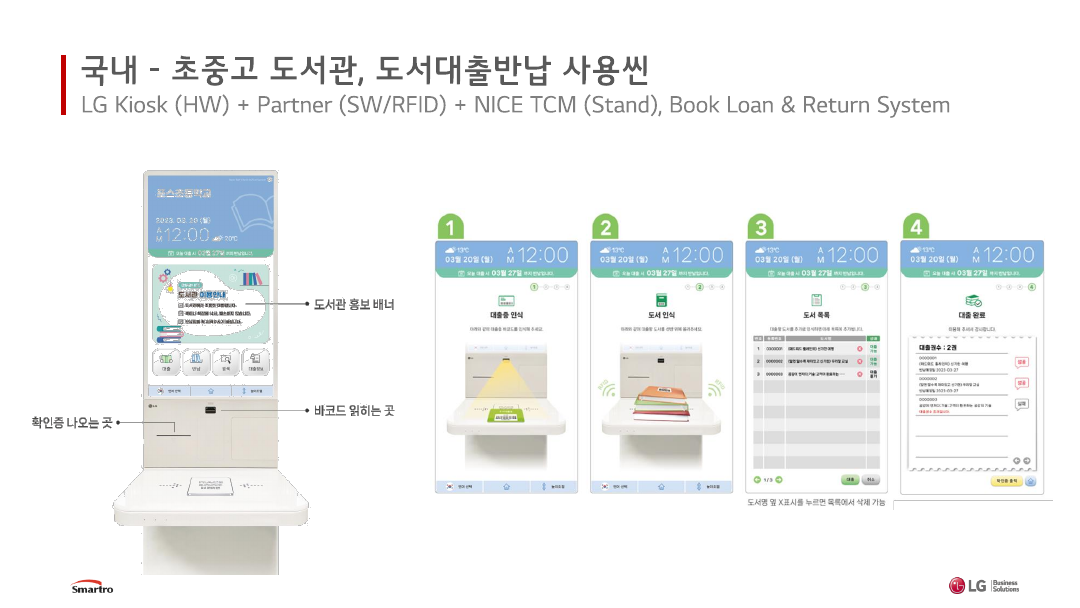

대출증 인식

도서 인식

대출 및 반납
도서 목록

대출/반납 완료 및
대출 확인증 출력

LGE Internal Use Only

27

LGE Internal Use Only

28

LGE Internal Use Only

29

LGE Internal Use Only

30

LGE Internal Use Only

31

LGE Internal Use Only

32

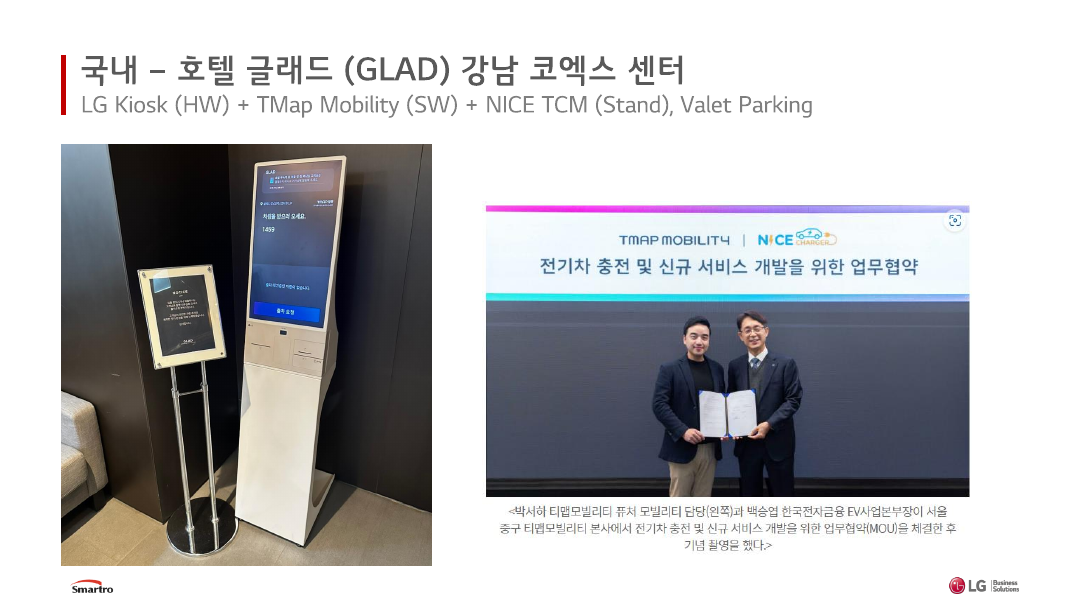

주자요원의 도움 없이도 키오스크를 통해 출차 처리 요청하여 쾌적한 환경에서
대기하며 차량 인도 받을 수 있는 사용씬으로 키오스크 App은 티맵에서 자체 개발함

LGE Internal Use Only

33

LGE Internal Use Only

34

LGE Internal Use Only

감사합니다.
